Jak prawidłowo podłączyć włącznik schodowy? Schemat i instrukcja krok po kroku

• Włącznik schodowy umożliwia sterowanie jednym źródłem światła z dwóch różnych miejsc
• Do instalacji potrzebne są dwa włączniki połączone przewodami korespondencyjnymi
• Schemat wymaga trzech rodzajów przewodów: fazowego (L), neutralnego (N) i korespondencyjnych
• Montaż zwiększa bezpieczeństwo i wygodę korzystania z oświetlenia schodów
• Rozwiązanie sprawdza się także w długich korytarzach i dużych pomieszczeniach

Podstawowe informacje o włącznikach schodowych

Zastanawiałeś się kiedyś, jak wygodnie zapalać światło na dole schodów i gaszić je na górze? Włącznik schodowy to rozwiązanie, które znacząco podnosi komfort codziennego użytkowania oświetlenia w domu. W przeciwieństwie do zwykłych włączników jednobiegunowych, system schodowy składa się z dwóch połączonych ze sobą przełączników, które pracują w tandemie.

Zasada działania opiera się na dwukierunkowym sterowaniu obwodem elektrycznym. Kiedy jeden włącznik zmienia pozycję, automatycznie wpływa to na stan całego układu – światło zapala się lub gaśnie. To genialne w swojej prostocie rozwiązanie sprawia, że nie musisz wracać do punktu wyjścia, żeby wyłączyć oświetlenie. Wyobraź sobie sytuację: wchodzisz na schody, zapalasz światło, dochodzisz na piętro i po prostu gasisz je drugim włącznikiem.

Gdzie najczęściej montuje się włączniki schodowe?

Choć nazwa sugeruje wykorzystanie wyłącznie na schodach, zastosowania są znacznie szersze. Idealnie sprawdzają się w długich korytarzach, gdzie możesz zapalić światło na jednym końcu i zgasić na drugim. W sypialniach montuje się je przy drzwiach wejściowych i przy łóżku, co eliminuje konieczność przechodzenia przez ciemny pokój. Czy nie brzmi to jak marzenie każdego, kto lubi wygodę?

• Pytanie: Ile włączników potrzebuję do instalacji schodowej?
  Odpowiedź: Zawsze potrzebujesz dokładnie dwóch włączników schodowych połączonych przewodami korespondencyjnymi.
• Pytanie: Jakie przewody są konieczne do podłączenia?
  Odpowiedź: Potrzebujesz przewód fazowy (L), neutralny (N) oraz dwa przewody korespondencyjne łączące oba włączniki.
• Pytanie: Czy mogę samodzielnie zamontować włączniki schodowe?
  Odpowiedź: Tak, ale pamiętaj o wyłączeniu prądu i przestrzeganiu zasad bezpieczeństwa. W razie wątpliwości skonsultuj się z elektrykiem.
• Pytanie: Czym różni się włącznik schodowy od zwykłego?
  Odpowiedź: Włącznik schodowy ma trzy zaciski (L1, L2, wspólny), podczas gdy zwykły ma tylko dwa.
• Pytanie: Czy można sterować światłem z więcej niż dwóch miejsc?
  Odpowiedź: Tak, wtedy potrzebujesz dodatkowo włączników krzyżowych między dwoma włącznikami schodowymi.

ŹRÓDŁO:

• [1]https://ardant.pl/blog/wylacznik-schodowy-schemat-instalacja-zasada-dzialania/[1]
• [2]https://elektryk.expert/jak-prawidlowo-podlaczyc-wlacznik-schodowy-instrukcja-krok-po-kroku[2]
• [3]https://onninen.pl/artykul/jak-zamontowac-lacznik-schodowy-praktyczny-poradnik-krok-po-kroku[3]

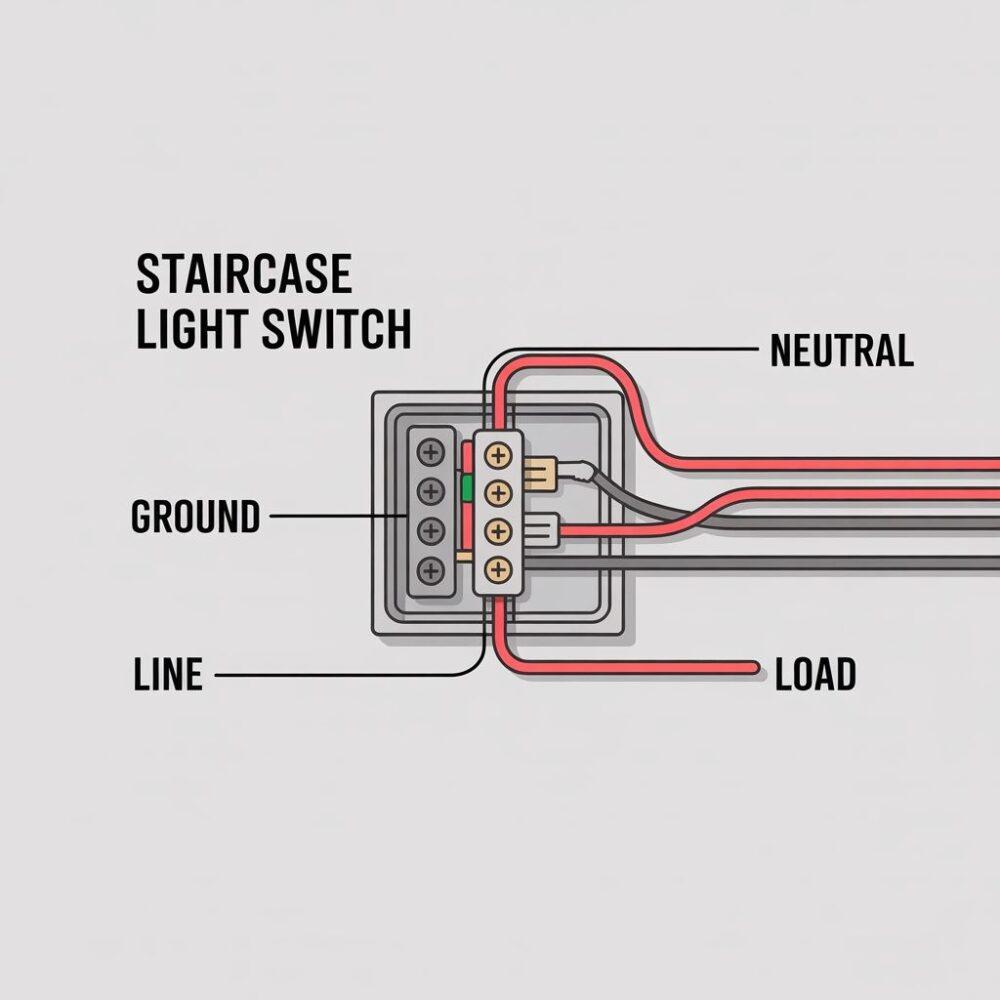

Schemat podłączenia podstawowego włącznika schodowego – przewody i połączenia

Prawidłowe podłączenie włącznika schodowego wymaga zrozumienia schematu elektrycznego i funkcji poszczególnych przewodów. Cała instalacja opiera się na systemie dwóch przełączników, które wspólnie sterują jednym źródłem światła.

Zastanawiasz się, jakie przewody są niezbędne do tej instalacji? Przyjrzyjmy się elementom, które musisz przygotować:

• Przewód fazowy (L) – najczęściej w kolorze brązowym lub czarnym, doprowadza napięcie do pierwszego włącznika
• Przewód neutralny (N) – standardowo niebieski, łączy się bezpośrednio z oprawą oświetleniową
• Przewody korespondencyjne (P1, P2) – łączące oba włączniki, umożliwiające sterowanie z dwóch miejsc
• Przewód ochronny (PE) – żółto-zielony, zapewniający ochronę przeciwporażeniową

Układ połączeń na schemacie

Na schemacie włącznika schodowego przewód fazowy (L) podłączamy do zacisku wspólnego (COM) pierwszego włącznika. Z pozostałych zacisków (L1 i L2) wyprowadzamy przewody korespondencyjne do odpowiadających im zacisków drugiego włącznika. Zacisk wspólny drugiego włącznika łączymy przewodem z oprawą oświetleniową.

Przewód neutralny (N) prowadzi bezpośrednio od źródła zasilania do lampy, całkowicie omijając włączniki. Dzięki takiemu połączeniu możemy włączać i wyłączać światło z dwóch różnych miejsc, co jest istotą działania układu schodowego.

Oznaczenia zacisków we włącznikach

Każdy włącznik schodowy pojedynczy posiada trzy zaciski z określonymi funkcjami:

• Zacisk wspólny (COM) – centralny punkt podłączenia – do niego trafia przewód fazowy lub przewód do lampy
• Zaciski L1 i L2 – służą do podłączenia przewodów korespondencyjnych między włącznikami

Prawidłowe rozpoznanie i podłączenie zacisków jest kluczowe dla funkcjonowania całego układu. Pomyłka w połączeniach może skutkować nieprawidłowym działaniem lub całkowitym brakiem funkcjonalności oświetlenia.

Zanim przystąpisz do jakichkolwiek prac, bezwzględnie wyłącz zasilanie w obwodzie, na którym zamierzasz pracować!

Praktyczne wskazówki montażowe

Podczas montażu włącznika schodowego warto pamiętać o kilku praktycznych zasadach:

• Zawsze używaj przewodów o odpowiednim przekroju (minimum 1,5 mm² dla obwodów oświetleniowych)
• Dokładnie oznaczaj przewody korespondencyjne, by uniknąć pomyłek przy podłączaniu
• Zaciski dokręcaj pewnie, ale bez nadmiernej siły, która mogłaby uszkodzić mechanizm
• Po montażu sprawdź działanie układu z obu punktów sterowania

Czy wiesz, że w starszych instalacjach kolory przewodów mogą różnić się od obecnych standardów? W przypadku modernizacji istniejącej instalacji zwróć szczególną uwagę na prawidłową identyfikację przewodów.

Poprawnie wykonany schemat podłączenia włącznika schodowego zapewni Ci wygodę korzystania z oświetlenia na schodach, w korytarzu czy dużym pomieszczeniu przez wiele lat.

Rodzaje włączników schodowych – pojedynczy, podwójny i ich różnice

Zastanawiałeś się kiedyś, dlaczego niektóre włączniki schodowe mają jeden przycisk, a inne dwa? Wybór odpowiedniego typu zależy głównie od tego, ile obwodów oświetleniowych chcesz kontrolować z dwóch miejsc.

Włącznik schodowy pojedynczy to najbardziej klasyczne rozwiązanie, które steruje jednym źródłem światła. Ma trzy zaciski elektryczne oznaczone jako L1, L2 oraz wspólny (COM). Świetnie sprawdza się na schodach, gdzie potrzebujesz zapalić główne oświetlenie na dole i wygodnie zgasić je na górze12.

Włącznik podwójny schodowy – zwiększona funkcjonalność

Podwójny włącznik schodowy, nazywany też świecznikowym, to rozwiązanie dla bardziej wymagających. Pozwala sterować dwoma niezależnymi obwodami oświetleniowymi z tego samego miejsca47. Wyobraź sobie, że możesz kontrolować główne światło na schodach oraz dodatkowe oświetlenie dekoracyjne!

Główne różnice między typami włączników:

• Pojedynczy – jeden klawisz, jeden obwód, trzy zaciski elektryczne
• Podwójny – dwa klawisze, dwa niezależne obwody, więcej możliwości aranżacyjnych
• Potrójny – rzadziej spotykany, do sterowania trzema strefami oświetlenia

Włączniki mechaniczne vs dotykowe

Współczesne rozwiązania oferują również włączniki dotykowe, które reagują na dotyk palca bez potrzeby fizycznego nacisku. Mają elegancki design i często podświetlany panel sterujący15. Mechaniczne pozostają jednak najbardziej niezawodne i tańsze w eksploatacji.

Zasada działania włącznika schodowego w praktyce

Zastanawiałeś się kiedyś, dlaczego włącznik schodowy zawsze działa, niezależnie od tego, w jakiej pozycji znajduje się drugi przełącznik? Sekret tkwi w prostej, ale genialnej zasadzie przełączania między dwiema ścieżkami przewodzenia prądu.

W praktyce włącznik schodowy działa jak inteligentny rozjazd kolejowy. Gdy naciskasz pierwszy przełącznik, nie włączasz ani nie wyłączasz światła bezpośrednio – wybierasz jedną z dwóch dostępnych tras dla prądu elektrycznego. Drugi włącznik robi dokładnie to samo na swoim końcu instalacji.

Jak wygląda to w rzeczywistości

Wyobraź sobie sytuację: stoisz na dole schodów i włączasz światło pierwszym przełącznikiem. Prąd płynie teraz górną ścieżką przewodów korespondencyjnych. Kiedy dochodzisz na piętro i naciskasz drugi włącznik, przerywasz obwód właśnie na tej górnej ścieżce. Światło gaśnie, choć pierwszy włącznik pozostał w tej samej pozycji.

Najciekawsze jest to, że system zawsze reaguje na zmianę, niezależnie od aktualnego stanu. Praktyczne zastosowania tej zasady obejmują:

• Sterowanie oświetleniem schodów z parteru i piętra
• Kontrola światła w długich korytarzach z obu końców
• Wygodne zarządzanie lampą w sypialni – przy drzwiach i łóżku
• Oświetlenie garaży z wejścia i od strony domu

Praktyczne korzyści w codziennym użytkowaniu

W przeciwieństwie do zwykłego włącznika, który ma określone pozycje „włączony” i „wyłączony”, włącznik schodowy nie ma stałych stanów. To właśnie dlatego nigdy nie musisz pamiętać, w jakiej pozycji zostawiłeś przełącznik. System automatycznie reaguje na każdą zmianę, zapewniając maksymalną wygodę użytkowania.

Montaż włącznika schodowy – praktyczne wskazówki i najczęstsze błędy

Najczęstsze błędy podczas montażu

Pierwszym i najpoważniejszym błędem jest praca pod napięciem. Czy wiesz, że większość wypadków przy montażu włączników zdarza się właśnie z tego powodu? Zawsze sprawdź bezwzględnie obecność napięcia miernikiem przed rozpoczęciem prac.

Kolejny częsty problem to nieprawidłowe zdjęcie izolacji z przewodów. Zbyt krótko zdjęta izolacja powoduje słaby kontakt, podczas gdy za długo zdjęta może spowodować zwarcie. Idealna długość to około 8-10 mm odsłoniętego przewodu. Pamiętaj też o kierunku zakręcania przewodu wokół zacisku – zawsze zgodnie z ruchem wskazówek zegara.

• Mylenie przewodów korespondencyjnych z fazowym
• Montowanie dwóch przewodów pod jednym zaciskiem
• Nieprawidłowe oznaczenie przewodów podczas prac
• Używanie zbyt cienkiego przekroju przewodów

Praktyczne wskazówki instalacyjne

Zawsze oznaczaj przewody taśmą podczas montażu. To może wydawać się oczywiste, ale w praktyce często się o tym zapomina. Użyj różnych kolorów taśmy do oznaczenia przewodu fazowego i korespondencyjnych – oszczędzi ci to mnóstwo czasu i nerwów.

Sprawdź dokręcenie zacisków po zakończeniu montażu – luźny zacisk to potencjalne źródło problemów w przyszłości. Testuj działanie układu z obu punktów sterowania przed zamknięciem puszkek instalacyjnych. Montaż włącznika schodowego wykonany zgodnie z zasadami zapewni ci bezpieczne i wygodne korzystanie z oświetlenia przez lata.
