Jak znaleźć zwarcie w instalacji elektrycznej? Praktyczny przewodnik krok po kroku

Jak znaleźć zwarcie w instalacji elektrycznej – kompletny przewodnik

Kluczowe informacje

• Bezpieczeństwo przede wszystkim – zawsze wyłączaj zasilanie przed rozpoczęciem diagnostyki
• Multimetr to podstawowe narzędzie do wykrywania zwarć w instalacji elektrycznej
• Tester ciągłości pomaga szybko zlokalizować miejsca uszkodzeń
• Objawy zwarcia: wypadające bezpieczniki, zapach spalenizny, wybijające się wyłączniki
• Metoda eliminacji – stopniowe sprawdzanie poszczególnych odcinków instalacji

Czym jest zwarcie i dlaczego powstaje?

Zwarcie w instalacji elektrycznej to sytuacja, gdy prąd płynie niezaplanowaną ścieżką o bardzo małym oporze. Najczęściej dzieje się to, gdy przewody fazowy i neutralny się stykają lub gdy uszkodzona zostaje izolacja kabli. To nie tylko problem techniczny – to poważne zagrożenie bezpieczeństwa.

Przyczyn zwarć może być wiele. Starzenie się izolacji, uszkodzenia mechaniczne przewodów, nadmierne obciążenie obwodów czy wilgoć to najczęstsze winowajcy. Czasem przyczyną są luźne połączenia w puszkach rozdzielczych lub uszkodzone urządzenia elektryczne. Dlatego regularne przeglądy instalacji to nie fanaberia, a konieczność.

Praktyczne metody wykrywania zwarć

Pierwszym krokiem zawsze jest całkowite wyłączenie zasilania badanego obwodu. Nigdy nie pracuj pod napięciem! Następnie używasz multimetru ustawionego na pomiar rezystancji lub funkcję ciągłości. Jeśli miernik pokazuje bardzo niski opór między przewodami, masz zwarcie.

Metoda eliminacji sprawdza się świetnie przy lokalizacji ukrytych zwarć. Stopniowo odłączasz poszczególne odcinki instalacji, sprawdzając każdy z osobna. Zacznij od głównych rozgałęzień, potem przejdź do mniejszych odcinków. To jak szukanie igły w stogu siana, ale systematyczne podejście zawsze przynosi rezultaty.

Najczęściej zadawane pytania (FAQ)

• Czy mogę sam szukać zwarcia w instalacji? – Tak, ale tylko przy wyłączonym zasilaniu i z odpowiednimi narzędziami. W przypadku wątpliwości skontaktuj się z elektrykiem.
• Jaki multimetr wybrać do diagnozowania zwarć? – Wystarczy podstawowy model z funkcją pomiaru rezystancji i testem ciągłości. Ważne, żeby był sprawny i skalibrowany.
• Co zrobić, gdy zwarcie jest w ścianie? – Użyj zaawansowanych narzędzi jak detektor kabli czy kamera termowizyjna. Takie przypadki często wymagają pomocy specjalisty.
• Jak odróżnić zwarcie od przeciążenia? – Zwarcie powoduje natychmiastowe wypadnięcie bezpiecznika, przeciążenie może działać chwilę przed uszkodzeniem.
• Czy wilgoć może powodować zwarcie? – Absolutnie! Woda to doskonały przewodnik, dlatego zawsze sprawdzaj instalację po zalaniach czy przeciekach.

ŹRÓDŁO:

• [1]https://sklep.elektrospark.pl/strefa-porad/zwarcie-instalacji-elektrycznej-co-robic-gdy-do-tego-dojdzie-,8373.html[1]
• [2]https://tumw.pl/jak-znalezc-zwarcie-w-instalacji-elektrycznej[2]
• [3]https://pollin.pl/sprawdzanie-ciaglosci-przewodow-elektrycznych[3]

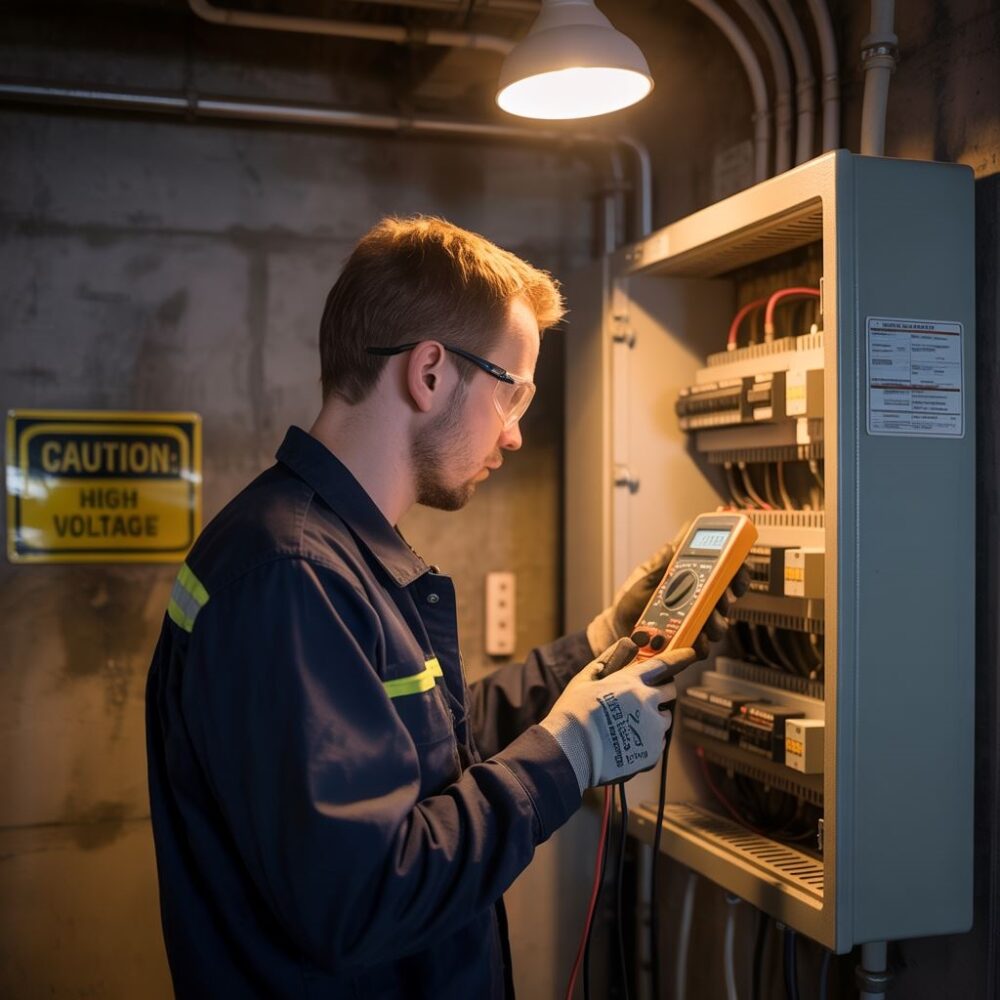

Przygotowanie do diagnostyki i zasady bezpieczeństwa przy poszukiwaniu zwarcia

Bezpieczeństwo to absolutny priorytet podczas pracy z instalacją elektryczną. Zanim złapiesz za jakiekolwiek narzędzia, musisz dokładnie przygotować się do diagnostyki. Pośpiech w tym przypadku może kosztować życie.

Pierwszym krokiem jest sporządzenie planu działania. Narysuj sobie uproszczony schemat instalacji – zaznacz gdzie znajdują się główne rozdzielnice, które obwody obsługują poszczególne pomieszczenia. To ułatwi ci późniejszą metodyczną diagnostykę.

Przygotowanie stanowiska pracy i narzędzi

Zadbaj o odpowiednie oświetlenie miejsca pracy. Latarka czy lampa czołowa to podstawa – nie będziesz przecież pracować po omacku. Przygotuj też wszystkie niezbędne narzędzia w jednym miejscu:

• Multimetr z funkcją pomiaru rezystancji
• Tester ciągłości obwodu
• Izolowane śrubokręty i szczypce
• Detektor napięcia bezkontaktowy
• Notatnik do zapisywania wyników pomiarów

Środki ochrony osobistej i zasady bezpieczeństwa

Nigdy nie pracuj pod napięciem! To złota zasada, której łamanie może skończyć się tragicznie. Przed rozpoczęciem pracy sprawdź detektorem napięcia czy rzeczywiście nie ma zasilania w badanym obwodzie.

Załóż odpowiednią odzież ochronną – gumowe rękawice, okulary ochronne, obuwie z nieprzewodzącą podeszwą. Unikaj pracy w wilgotnych warunkach. Zawsze informuj domowników o planowanych pracach i poproś, żeby nikt nie włączał prądu podczas diagnostyki.

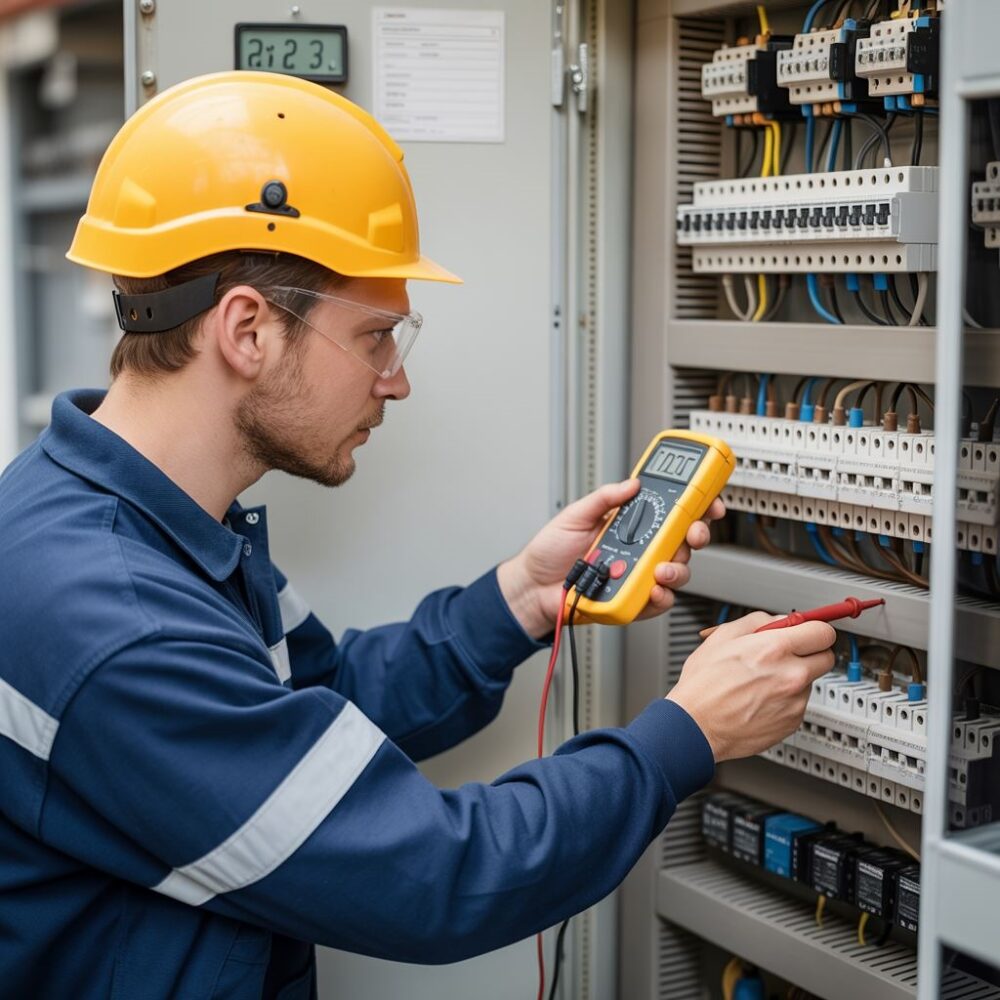

Wykorzystanie multimetru i testera ciągłości do precyzyjnej lokalizacji zwarcia

Ustawienia i konfiguracja przyrządów pomiarowych

Prawidłowa konfiguracja multimetru to klucz do skutecznego wykrywania zwarć. Ustaw urządzenie na funkcję pomiaru rezystancji (Ω) lub wybierz tryb testera ciągłości oznaczony symbolem diody z fala dźwiękową8. Pamiętaj, że czerwony przewód pomiarowy podłączasz do gniazda VΩ, a czarny do COM8.

Podczas konfiguracji sprawdź działanie przyrządu – zetkij końcówki pomiarowe ze sobą. Sprawny multimetr powinien wyemitować sygnał dźwiękowy i pokazać wartość bliską zeru18. To prosty test, który potwierdzi gotowość sprzętu do pracy.

Systematyczne podejście do lokalizacji uszkodzeń

Metoda eliminacji sprawdza się doskonale przy ukrytych zwarciach1. Zacznij od głównych rozgałęzień instalacji, stopniowo przechodząc do mniejszych odcinków1. Podłącz końcówki multimetru do przewodów fazowego i neutralnego – jeśli usłyszysz brzęczyk, masz zwarcie49.

Kluczowe kroki diagnostyczne:

• Sprawdź rezystancję między przewodami – wartość poniżej 0,5 megaoma wskazuje problem[11]
• Użyj funkcji brzęczyka dla szybkiej identyfikacji zwarć[15]
• Pamiętaj o odłączeniu wszystkich urządzeń przed pomiarem
• Sprawdź połączenia w puszkach rozdzielczych jako potencjalne źródła problemu

Czasem rzeczywista rezystancja wewnętrzna niektórych elementów może być niska, co mylnie sugeruje zwarcie15. Dlatego warto używać zakresu 200Ω do precyzyjnego pomiaru wartości oporu.

Rozpoznawanie objawów zwarcia – znaki wizualne, dźwiękowe i zapachowe

Zastanawiasz się, jak rozpoznać zwarcie zanim dojdzie do poważnej awarii? Instalacja elektryczna sama podpowiada nam o problemach – wystarczy tylko wiedzieć, na co zwracać uwagę. Czasem sygnały są oczywiste, innym razem trzeba mieć oko detektywa.

Najłatwiej zauważyć są znaki wizualne. Spojrz na gniazdka – czy widzisz ciemne plamy wokół nich? Czarne smugi na ścianie to nie przypadek. To ślady przegrzanych przewodów. Iskrzenie przy wtykaniu wtyczki? To czerwona lampka ostrzegawcza!

Charakterystyczne zapachy wskazujące na problemy

Nos może być twoim najlepszym detektorem. Zapach spalenizny to klasyk – izolacja przewodów dosłownie się pali. Ale uwaga na bardziej subtelne sygnały. Czasem czuć coś jak spalony plastik albo gumę.

Szczególnie podstępny jest zapach przypominający rybę. Brzmi dziwnie? To charakterystyczny objaw przegrzanych połączeń elektrycznych. Jeśli w domu nie gotujesz ryby, a czujesz taki zapach – sprawdź instalację!

Niepokojące dźwięki z instalacji

Instalacja elektryczna powinna pracować cicho jak mysz. Każdy nietypowy dźwięk to powód do niepokoju:

• Brzęczenie lub szumy z gniazdek
• Trzaski przy włączaniu światła
• Piszczenie z rozdzielni elektrycznej
• Niepokojące odgłosy z wnętrza ścian

Pamiętaj – twoje zmysły to pierwsze narzędzia diagnostyczne. Nie lekceważ sygnałów, które wysyła ci instalacja. Lepiej dmuchać na zimne niż później żałować.

Zaawansowane metody diagnostyczne dla trudno wykrywalnych zwarć ukrytych

Gdy podstawowe metody zawodzą, czas sięgnąć po technologie profesjonalne. Ukryte zwarcia w ścianach czy pod ziemią wymagają specjalistycznego podejścia. Nie każde uszkodzenie da się znaleźć zwykłym multimetrem.

Reflektometria TDR – precyzyjna lokalizacja uszkodzeń

Reflektometr TDR to urządzenie, które wysyła impulsy elektryczne i analizuje ich odbicia[15]. Dzięki temu możesz określić dokładną odległość do miejsca zwarcia z dokładnością do kilku centymetrów. Metoda sprawdza się szczególnie w długich kablach energetycznych i telekomunikacyjnych[18].

Reflektometr pokazuje graficzny obraz uszkodzenia na ekranie. To jak echolokacja dla elektryków – urządzenie „widzi” każdą zmianę impedancji w przewodzie.

Termowizja – wykrywanie gorących punktów

Kamery termowizyjne ujawniają przegrzane połączenia przed powstaniem zwarcia[11][12]. Technologia ta pozwala na bezkontaktowe wykrywanie anomalii termicznych w instalacji pod napięciem. Asymetria temperatur między fazami często wskazuje na nadchodzące problemy[12].

Profesjonalne badania termowizyjne wykonuje się w rozdzielnicach, szafach elektrycznych i miejscach połączeń19. Oko kamery widzi to, czego nie dostrzeże człowiek.

Detekcja akustyczno-magnetyczna

Lokalizatory akustyczne wykorzystują dźwięki wyładowań do precyzyjnego wskazania miejsca zwarcia[10][16]. Urządzenia te łączą sygnały magnetyczne z analizą dźwięku, co pozwala na lokalizację z dokładnością do średnicy sondy.

Zaawansowane systemy oferują:

• Redukcję szumów otoczenia
• Wizualizację sygnałów na ekranie
• Jednoczesne śledzenie ścieżki kabla
• Kompensację zakłóceń elektromagnetycznych

Te metody wymagają specjalistycznej wiedzy, ale gwarantują sukces tam gdzie tradycyjne sposoby zawodzą. Inwestycja w zaawansowaną diagnostykę to zawsze mniejszy koszt niż poważna awaria instalacji.
