Jaki przewód na mostki w rozdzielnicy wybrać? Kompletny poradnik

• Minimalny przekrój przewodu na mostki to 1,5 mm² zgodnie z polskimi przepisami
• Dla instalacji domowych stosuje się przewody 6-10 mm² typu LgY
• W rozdzielnicach przemysłowych przekroje mostków wynoszą 10-95 mm²
• Przewody typu linka (LgY) są preferowane nad drutem ze względu na elastyczność
• Grzebienie mostkowe mają standardowo przekrój 10-16 mm²
• Dobór przekroju zależy od obciążalności aparatów w rozdzielnicy

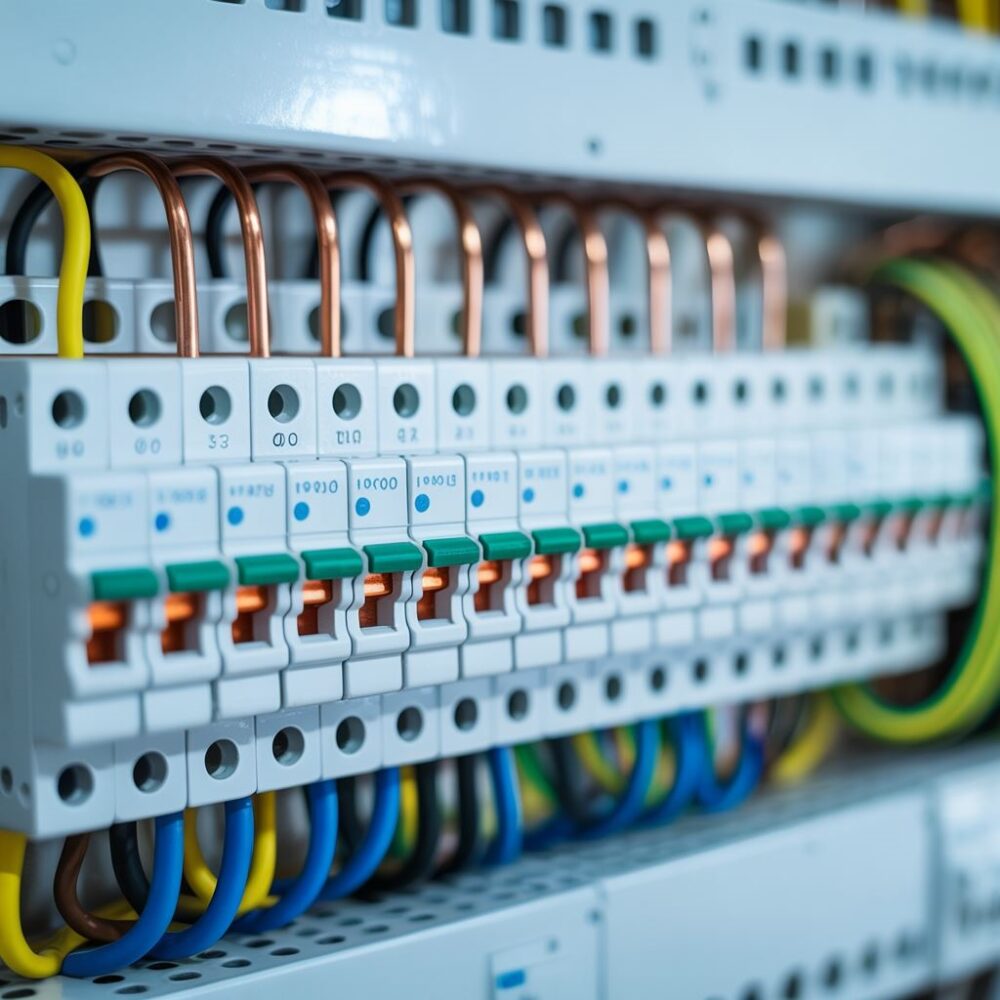

Rodzaje przewodów na mostki w rozdzielnicy

Wybór odpowiedniego przewodu na mostki w rozdzielnicy to kwestia fundamentalna dla bezpieczeństwa całej instalacji elektrycznej1. Mostki łączą kluczowe elementy rozdzielnicy, takie jak szyny zbiorcze czy zabezpieczenia nadprądowe2. Czy zastanawiałeś się kiedyś, dlaczego niektóre instalacje działają bezawaryjnie przez lata, a inne sprawiają problemy? Często odpowiedź tkwi właśnie w odpowiednim doborze przewodów mostkowych1.

Przewody typu LgY (linka) to absolutny standard w nowoczesnych rozdzielnicach13. Elastyczność linki sprawia, że montaż jest szybszy i wygodniejszy niż w przypadku sztywnego drutu3. Przewody te lepiej znoszą naprężenia termiczne, które powstają podczas zmian temperatury w rozdzielnicy3. W praktyce oznacza to mniejsze ryzyko uszkodzeń mechanicznych połączeń podczas eksploatacji3.

Przekrój przewodu musisz dobierać w zależności od typu instalacji i obciążeń1. W domowych rozdzielnicach wystarczy przewód 6-10 mm², podczas gdy instalacje przemysłowe wymagają często przewodów o przekroju nawet 95 mm²1. Pamiętaj, że minimalne wymagania prawne określają przekrój 1,5 mm² dla przewodów instalacyjnych2. To absolutne minimum, którego nie możesz przekroczyć w dół11.

Alternatywy dla przewodów mostkowych

Grzebienie mostkowe stanowią interesującą alternatywę dla tradycyjnych przewodów1. Standardowe grzebienie mają przekrój 10-16 mm² i świetnie sprawdzają się w większości zastosowań domowych1. Montaż grzebieni jest błyskawiczny – wystarczy wsunąć je między zaciski wyłączników6. Nie musisz wtedy przygotowywać końcówek ani mierzyć długości przewodów6.

Grzebienie nie sprawdzają się w każdej sytuacji1. Czasami różnice w rozstawie zacisków między różnymi producentami aparatów uniemożliwiają ich zastosowanie1. W takich przypadkach przewód LgY z końcówkami pozostaje jedynym sensownym rozwiązaniem1. Elastyczność przewodu pozwala na łatwe dopasowanie do nietypowych układów w rozdzielnicy1.

Najważniejsze pytania i odpowiedzi – FAQ

• Jaki minimalny przekrój przewodu na mostki? Minimalne wymagania to 1,5 mm² zgodnie z polskimi przepisami, ale w praktyce używa się co najmniej 6 mm² dla instalacji domowych[2][11].
• Czy można użyć drutu zamiast linki? Można, ale linka LgY jest znacznie lepsza ze względu na elastyczność i odporność na naprężenia termiczne podczas eksploatacji[3].
• Ile kosztuje wykonanie mostków w rozdzielnicy? Koszt zależy od rozmiaru rozdzielnicy, ale przewody LgY 10 mm² to wydatek kilkunastu złotych za metr bieżący[8].
• Kiedy stosować grzebienie zamiast przewodów? Grzebienie sprawdzają się przy standardowych rozstawach aparatów od jednego producenta, przewody są uniwersalniejsze[1][6].
• Czy mostki muszą mieć taki sam przekrój jak główne przewody zasilające? Nie, mostki dobiera się do obciążalności aparatów, często są cieńsze od przewodów zasilających[1].
• Jak długie zapasy przewodów zostawiać w rozdzielnicy? Zostaw tyle, żeby przewód nie był napięty, ale nie za dużo – nadmiar utrudnia wentylację[3].

ŹRÓDŁO:

• [1]https://ise.pl/phpbb3/viewtopic.php?t=14275[1]
• [2]https://elektryka.edu.pl/jaki-przewod-na-mostki-w-rozdzielnicy-praktyczny-przewodnik/[2]
• [3]https://elektrykapradnietyka.com/31774/jakie-zapasy-w-rozdzielnicy/[3]

Dlaczego przekrój przewodu ma kluczowe znaczenie dla bezpieczeństwa?

Przekrój przewodu to podstawa bezpiecznej instalacji elektrycznej – a w przypadku mostków w rozdzielnicy nie ma miejsca na kompromisy2. Czy zastanawiałeś się kiedyś, dlaczego elektrycy tak skrupulatnie dobierają grubość przewodów? To nie przypadek. Zbyt cienki przewód może stać się bombą zegarową w twojej rozdzielnicy3.

Kiedy przez przewód przepływa prąd większy niż ten, na który został zaprojektowany, zaczyna się niebezpieczna gra z ogniem. Przewód nagrzewa się do temperatur przekraczających możliwości jego izolacji17. W praktyce oznacza to stopienie plastikowej osłonki i odsłonięcie nagich żył miedzianych18. Efekt? Zwarcie, które może prowadzić do pożaru całego budynku19.

Główne zagrożenia związane z niewłaściwym przekrojem

Lista problemów wynikających ze złego doboru przekroju przewodu jest długa i niepokojąca:

• Przegrzewanie przewodów – temperatura wzrasta powyżej 70°C dla izolacji PVC
• Degradacja izolacji – plastik staje się kruchy i pęka[21]
• Zwiększone prądy upływowe – uszkodzona izolacja przepuszcza prąd[23]
• Ryzyko pożaru – w skrajnych przypadkach przewód może się zapalić[22]

Jak prawidłowo dobrać przekrój dla mostków?

Dobór przekroju mostków zależy od obciążalności aparatów w rozdzielnicy1. Nie musisz stosować takich samych przekrojów jak w głównych przewodach zasilających. Wystarczy, że mostek będzie odpowiedni do maksymalnego prądu, jaki może przepłynąć przez zabezpieczenia7.

Pamiętaj o współczynniku bezpieczeństwa – lepiej wybrać mostek o jeden stopień grubszy niż teoretycznie potrzebny14. To niewielki koszt w porównaniu do potencjalnych strat w przypadku awarii.

Linka czy drut – co sprawdzi się lepiej w mostkach rozdzielnicy?

Kiedy stajesz przed wyborem przewodu na mostki, prawdopodobnie zastanawiasz się nad tą odwieczną dylematem elektryków. Linka czy drut – który typ przewodu będzie lepszy w twojej rozdzielnicy? Odpowiedź nie jest jednoznaczna i zależy od kilku kluczowych czynników2.

Przewód typu linka składa się z wielu cienkich drucików skręconych razem, co nadaje mu wyjątkową elastyczność5. Drut natomiast to pojedynczy przewodnik metalowy – sztywniejszy, ale za to bardziej wytrzymały w stałych połączeniach5. Ta różnica w budowie ma ogromne znaczenie dla praktycznego zastosowania w rozdzielnicy6.

Elastyczność kontra trwałość – kluczowe różnice

Elastyczność to największy atut przewodów linkowych w mostkach rozdzielnicy6. Kiedy musisz prowadzić przewód wokół innych elementów czy przez ciasne przestrzenie, linka po prostu ułatwia pracę7. Nie łamie się podczas zginania i doskonale znosi wibracje, które mogą wystąpić w rozdzielnicy12.

Drut z kolei wygrywa pod względem stabilności połączeń10. Raz zamocowany w zacisku, utrzymuje swoją pozycję przez lata. Nie ma problemu z rozchodzeniem się żył czy korozją między poszczególnymi drucikamii18. W stałych instalacjach domowych to może być decydującą zaletą14.

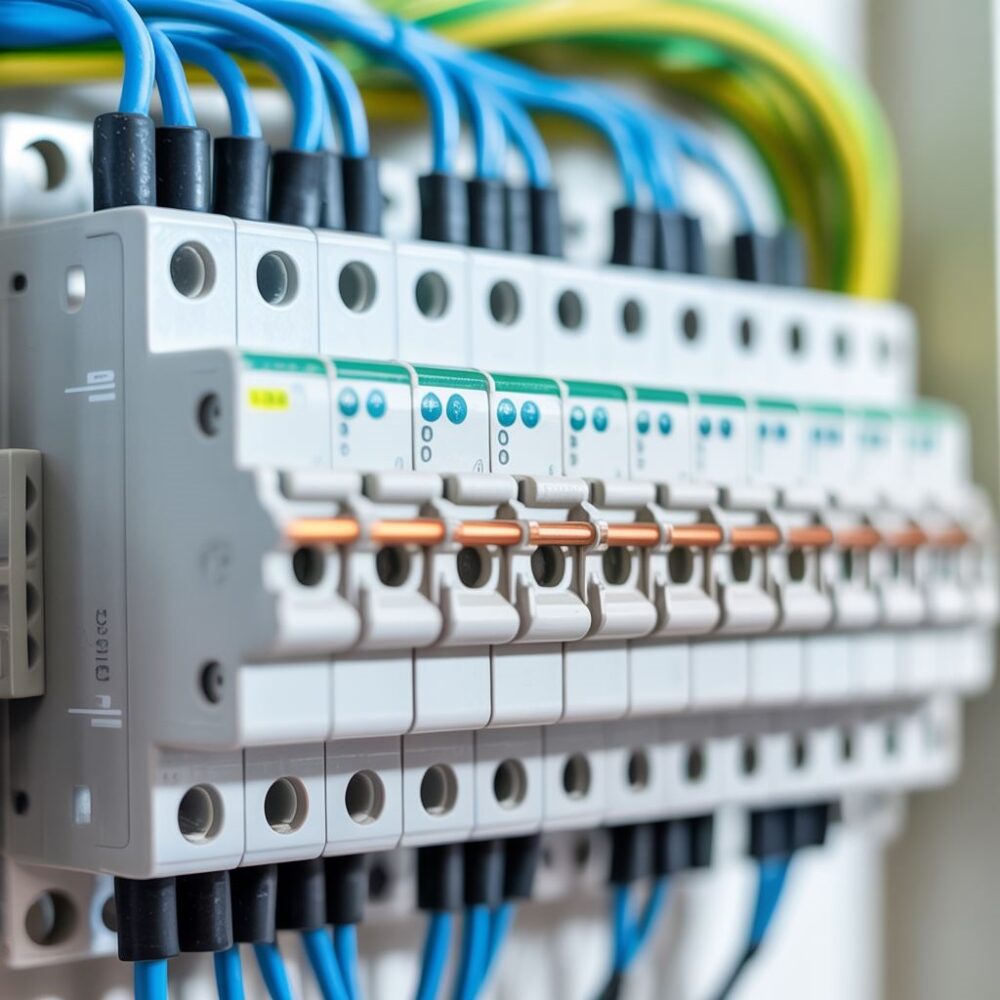

Praktyczne aspekty montażu mostków

Montaż przewodów linkowych wymaga większej uwagi podczas zakładania końcówek tulejkowych19. Musisz upewnić się, że wszystkie druciki trafiły do końcówki i nie wystają na zewnątrz4. Przewody druciane są prostsze w terminacji – jeden przewodnik, jedno połączenie19.

W przypadku długoterminowej eksploatacji drut ma przewagę. Linka jest bardziej podatna na korozję, szczególnie w wilgotnych środowiskach18. Przestrzenie między drucikamii mogą gromadzić wilgoć i przyspieszać degradację przewodu9. Dlatego w rozdzielnicach zewnętrznych warto rozważyć zastosowanie drutu18.

Który przewód wybrać do mostków?

Dla typowych rozdzielnic domowych linka LgY pozostaje najlepszym wyborem3. Jej elastyczność ułatwia montaż, a przekroje 6-10 mm² zapewniają odpowiednią nośność prądową1. Listuje się główne zalety każdego rozwiązania:

• Linka: większa elastyczność, łatwiejszy montaż, odporność na zmęczenie materiału
• Drut: stabilniejsze połączenia, mniejsza podatność na korozję, niższa cena
• Grzebienie: najszybszy montaż, standardowe przekroje 10-16 mm²

Ostateczny wybór zależy od specyfiki twojej instalacji2. W większości przypadków elastyczność linki przeważa nad sztywnością drutu, dlatego jest to preferowane rozwiązanie w nowoczesnych rozdzielnicach3.

Kiedy stosować końcówki tulejkowe w połączeniach mostkowych?

Końcówki tulejkowe w mostkach rozdzielnicy to temat, który budzi sporo pytań wśród elektryków. Kiedy właściwie warto je stosować? Odpowiedź nie jest jednoznaczna i zależy od kilku kluczowych czynników23.

Przewody typu linka wymagają szczególnej uwagi podczas montażu – to podstawowa zasada, o której musisz pamiętać2. W przypadku mostków rozdzielnicowych końcówki tulejkowe stają się niezbędne przede wszystkim wtedy, gdy używasz przewodów wielodrutowych w zaciskach śrubowych56. Bez odpowiedniego zabezpieczenia poszczególne druciki mogą się rozchodzić, co prowadzi do słabego styku i przegrzewania połączenia610.

Główne sytuacje wymagające zastosowania końcówek

Czy zastanawiałeś się kiedyś, dlaczego niektóre połączenia w rozdzielnicy sprawiają problemy po latach eksploatacji? Często przyczyna tkwi w nieprawidłowym zakończeniu przewodów linkowych810.

Końcówki tulejkowe musisz zastosować w następujących przypadkach:

• Przewody linkowe o przekroju powyżej 2,5 mm² w zaciskach śrubowych[16]
• Połączenia w urządzeniach narażonych na wibracje mechaniczne[10]
• Instalacje przemysłowe z wysokimi wymaganiami bezpieczeństwa[11][16]
• Mostki w rozdzielnicach zewnętrznych, gdzie występuje wilgoć

Kiedy można zrezygnować z końcówek tulejkowych?

Nie zawsze końcówki tulejkowe są konieczne – to ważna informacja, która może ci zaoszczędzić czasu i kosztów1820. W domowych rozdzielnicach z przewodami o mniejszych przekrojach często możesz bezpiecznie zrezygnować z ich stosowania18.

Zaciski sprężynowe i niektóre nowoczesne złączki są zaprojektowane do pracy z przewodami linkowymi bez dodatkowego zabezpieczenia20. Sprawdź zawsze specyfikację producenta aparatu – tam znajdziesz informację, czy końcówki są wymagane1116.

Jakie alternatywy dla przewodów – grzebienie i szyny zbiorcze?

Grzebienie mostkowe i szyny zbiorcze to nowoczesne alternatywy dla tradycyjnych przewodów w rozdzielnicach23. Czy wiesz, dlaczego coraz więcej elektryków wybiera te rozwiązania zamiast klasycznych przewodów LgY?

Grzebień mostkowy to gotowy element, który możesz po prostu wsunąć między zaciski wyłączników8. Standardowe grzebienie mają przekrój 10-16 mm² i świetnie sprawdzają się w większości rozdzielnic domowych3. Montaż trwa dosłownie sekundy – nie musisz mierzyć długości ani przygotowywać końcówek8.

Szyny zbiorcze – kiedy warto je zastosować?

Szyny zbiorcze to metalowe pręty lub pasy wykonane z miedzi lub aluminium, które mogą przenosić prądy o znacznie większych wartościach niż tradycyjne przewody410. W instalacjach przemysłowych szyny obsługują obciążenia od 800 do 6300 amperów, co jest niemożliwe do osiągnięcia zwykłymi przewodami10.

Największą zaletą szyn zbiorczych jest lepsze odprowadzanie ciepła15. Większa powierzchnia przewodnika pozwala na efektywniejsze chłodzenie, co zmniejsza ryzyko przegrzewania15. To szczególnie istotne w rozdzielnicach o wysokich obciążeniach9.

Szyny zajmują mniej miejsca niż wiązki przewodów o równoważnej nośności prądowej9. W dużych rozdzielnicach przemysłowych oszczędność przestrzeni może być znaczna11.

Które rozwiązanie wybrać?

Wybór między przewodami, grzebieniami a szynami zależy od kilku czynników1417:

• Domowe rozdzielnice – wystarczą przewody LgY 6-10 mm² lub grzebienie 10-16 mm²
• Instalacje przemysłowe do 400A – można rozważyć grzebienie lub małe szyny zbiorcze
• Wysokie obciążenia powyżej 400A – niezbędne są szyny zbiorcze[10]
• Ograniczona przestrzeń – szyny zajmują mniej miejsca niż przewody[17]

Koszt jest kluczowym czynnikiem23. Przewody pozostają najtańszą opcją, grzebienie kosztują więcej, ale oszczędzają czas montażu22. Szyny zbiorcze są najdroższe, ale w dużych instalacjach zwracają się przez lata eksploatacji18.

Podsumowanie

Wybór odpowiedniej alternatywy dla przewodów mostkowych w rozdzielnicy to kwestia indywidualna14. Przewody LgY sprawdzą się w większości zastosowań domowych, grzebienie przyspieszą montaż standardowych rozdzielnic, a szyny zbiorcze są niezbędne w dużych instalacjach przemysłowych39. Pamiętaj o doborze rozwiązania do rzeczywistych potrzeb – nie przepłacaj za rozwiązania, których nie wykorzystasz w pełni17.
